Dockingsysteme

Dockingsysteme sind automatische Multikupplungen / Multikupplungssysteme, die perfekt in gesteuerte Abläufe und Prozesse eingebunden werden können. Mittels eingebauter Sensorik kann ein Dockingsystem einer übergeordneten Steuerung präzise Daten über die jeweilige Position oder den Zustand seiner Kupplungshälften geben.

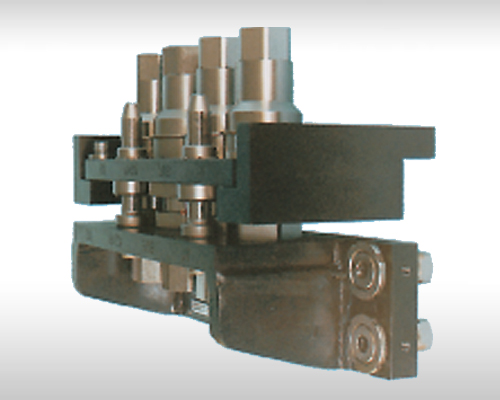

Dockingsystem ohne Zustelleinheit
Walther Multikupplung
Dockingsystem mit Zustelleinheit

Dockingsysteme mit pneumatischer, hydraulischer oder elektrischer Betätigung sind automatisch betätigte Multikupplungen. Sie ermöglichen das gleichzeitige Verbinden und Trennen unterschiedlicher fluidischer und elektrischer Leitungen.

Wir unterscheiden Dockingsysteme mit und ohne Zustelleinheit.





Dockingsystem ohne Zustelleinheit

Bei der Automatisierung können bauseits vorhandene Bewegungsabläufe für den Kuppelvorgang genutzt werden. Aus diesem Grund werden robuste Plattenkonstruktionen gewählt. Es muss jedoch die Abweichung der Zuführbewegung durch geeignete Führungs- und Zentriereinrichtungen ausgeglichen werden.

Funktion:
Durch verschiedene Kupplungselemente können erhöhte Separationskräfte auftreten, so dass zusätzliche mechanische Verriegelungen berücksichtigt werden sollten, die auch unter voller Druckbelastung die Platten zusammenhalten.

Um ein solches Dockingsystem in einen Steuerungsprozess einer kundenseitigen Anlage zu integrieren, werden für die Abfrage der Kuppelzustände Näherungsinitiatoren oder andere Sensoren vorgesehen.

Konfektionierung:
Belegung mit verschiedenen Kupplungselementen möglich. Zum Beispiel mit unterschiedlichen Nennweiten als Durchgangs-, Verschluss- oder Clean-Break-Elemente für verschiedene Druckbereiche und in mediengerechten Werkstoffvarianten, auch in Kombination mit Elektro-, Mess- und Leistungssteckern.

Walther Multikupplung
Dockingsystem für kundenseituge Zustellung
Walther Multikupplung
Dockingsystem für kundenseitige Zustellung

Dockingsystem mit Zustelleinheit

Wenn bei der Automatisierung nicht auf Bewegungsabläufe der vorhandenen Anlagen-Peripherie zurückgegriffen werden kann, müssen die Dockingsysteme mit einem eigenen Antrieb ausgerüstet werden. In der Regel werden hierfür Pneumatik- oder Hydraulikzylinder verwandt.

Funkation:

Sofern bauseits keine Zustellbewegung vorhanden ist, müssen in die Kupplungssysteme Betätigungshilfen (z. B. Zylinder) integriert werden. Dies kann in Form einer Stoßtechnik oder Einzugstechnik erfolgen. Durch verschiedene Kupplungselemente können erhöhte Separationskräfte auftreten, so dass zusätzliche mechanische Verriegelungen berücksichtigt werden sollten, die auch unter voller Druckbelastung die Platten zusammenhalten.

Um ein solches Dockingsystem in einen Steuerungsprozess einer kundenseitigen Anlage zu integrieren, werden für die Abfrage der Kuppelzustände Näherungsinitiatoren oder andere Sensoren vorgesehen.

Konfektinierung:

Belegung mit verschiedenen Kupplungselementen möglich. Zum Beispiel mit unterschiedlichen Nennweiten als Durchgangs-, Verschluss- oder Clean-Break-Elemente für verschiedene Druckbereiche und in mediengerechten Werkstoffvarianten, auch in Kombination mit Elektro-, Mess- und Leistungssteckern.

→ Multikupplungen und Dockingsysteme
→ Dockingsysteme für Motorenprüfstände
→ Dockingsyssteme für flexible Medienübertragung

Walther Multikupplung
Hilfskraftbetätigtes Dockingsystem in Einzugstechnik
